U industrijskim i komercijalnim projektima skladištenja energije, sistem upravljanja toplinom je ključna komponenta koja određuje sigurnost, vijek trajanja i ekonomsku efikasnost sistema za skladištenje energije. Trenutno, dvije glavne tehnologije odvođenja topline-tečno hlađenje i hlađenje zrakom-prilagođene su različitim zahtjevima scenarija, sa izrazitim prednostima i granicama primjene.

1. Bitne razlike između dva puta odvođenja topline

Osnovne razlike između dvije tehnologije odvođenja topline leže u mediju za prijenos topline i logici izmjene topline, koji direktno određuju strukturnu složenost i osnovne performanse sistema:

Sistem vazdušnog hlađenja

Koristi zrak kao medij za prijenos topline, a ventilatori tjeraju zrak da struji kroz površinu baterijskih modula ili unutrašnjih zračnih kanala kako bi oduzeo toplinu stvorenu tokom punjenja i pražnjenja baterije. Sa relativno jednostavnom strukturom, njegove osnovne komponente uključuju samo ventilatore, zračne kanale i hladnjake, bez potrebe za dodatnim uređajima za cirkulaciju tekućine. Odlikuje se malim poteškoćama u integraciji i labavim zahtjevima u pogledu oblika instalacijskog prostora.

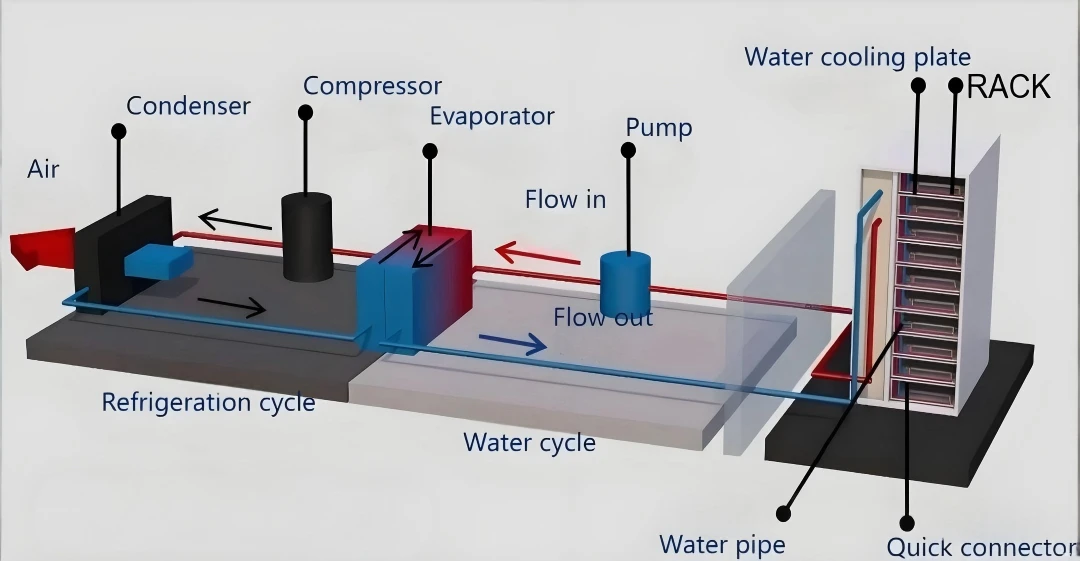

Sistem za hlađenje tečnosti

Kao medij za prenos toplote usvaja tečnost sa većim specifičnim toplotnim kapacitetom. Kroz hladne ploče ili cjevovode koji su prethodno-ugrađeni u module baterija, on direktno kontaktira ćelije baterije kako bi apsorbirao toplinu, a zatim raspršuje toplinu u okolinu kroz vanjski izmjenjivač topline. Sistem ima složeniju strukturu, koja zahtijeva potporne pumpe, rezervoare za tečnost, cevovode i precizne sisteme za kontrolu temperature, što nameće visoke zahteve za integrisani dizajn i tehnologiju zaptivanja.

2. Poređenje performansi: Podaci otkrivaju osnovne nedostatke

U scenarijima primjene velike snage-velike-prilike za industrijsko i komercijalno skladištenje energije, razlike u performansama između njih su značajno pojačane. Posebno s popularizacijom baterija visoke{3}}energetske-ćelije kao što je 314Ah, ovi praznini direktno utiču na sigurnost sistema i vijek trajanja:

1. Efikasnost disipacije topline i kontrola temperaturne razlike: hlađenje tekućinom ima prednost reda--veličine

Podaci testa pokazuju da je kapacitet razmjene toplote tečnog rashladnog sistema 6 puta veći od kapaciteta vazdušnog hlađenja. Pod uslovima punjenja i pražnjenja od 0,5C, sistem za tečno hlađenje može kontrolisati temperaturnu razliku unutar baterije unutar 3 stepena, a visoko{4}}kvalitetna rješenja mogu čak postići temperaturnu razliku od<2℃ inside the pack; while even with optimized air duct design, the temperature difference of the air cooling system generally exceeds 8℃. In a test of a 314Ah centralized system under the same conditions, the maximum temperature of battery cells in the liquid-cooled cabinet was 35℃, while that in the air-cooled cabinet reached 42℃. This 7℃ temperature difference directly leads to differences in service life-for every 20℃ increase in the working temperature of battery cells, the cycle life is halved. The annual capacity attenuation of the air cooling system reaches 8.1%, while that of the liquid cooling system is only 3.2%, with a cumulative attenuation gap of 49% over 10 years.

2. Prilagodljivost okolini: Tečno hlađenje može da se nosi sa ekstremnim uslovima

Efekat disipacije toplote sistema vazdušnog hlađenja u velikoj meri zavisi od temperature okoline. U okruženju visoke-temperature od 45 stepeni unutar kontejnera u južnom ljetu, efikasnost disipacije topline se smanjuje za 50%, što je sklono aktiviranju BMS zaštite i gašenja; na niskim temperaturama ispod -10 stepeni u sjevernoj Kini, ventilatori su skloni smrzavanju i smrzavanju, što dovodi do 30% smanjenja efikasnosti punjenja i pražnjenja. Kroz preciznu kontrolu temperature i funkcije grijanja, sistem za hlađenje tekućinom može stabilno raditi u širokom temperaturnom rasponu od -40 stepeni do 45 stepeni. U okruženjima sa velikom-prašinom,-slanom maglom kao što su pustinje, rudarska područja i priobalna područja, tečni sistem za hlađenje zatvorenog tipa također može efikasno izolirati zagađivače i smanjiti rizik od kvarova.

3. Sigurnost sistema i stopa kvarova: tečno hlađenje nudi bolju garanciju

Sistem za hlađenje vazduha se oslanja na konvekciju vazduha, koja je sklona začepljenju vazdušnih kanala prašinom i mrvicama, što rezultira godišnjim smanjenjem efikasnosti odvođenja toplote od 8%-12%. U fabričkom projektu, stopa začepljenja vazdušnih kanala dostigla je 40% nakon 2 godine rada, što je zahtevalo gašenje radi čišćenja. Sistem za tečno hlađenje radi zatvoreno bez problema sa začepljenjem, a njegova stopa kvarova je 40% manja nego kod vazdušnog sistema za hlađenje. Bez problema{11}}Vrijeme rada cirkulacionih pumpi sa jezgrom komponenti prelazi 50.000 sati, a vijek trajanja zaptivki za automobile može doseći više od 8 godina. U ekstremnim slučajevima, tečni sistem za hlađenje može brzo da apsorbuje toplotu koju oslobađa termalni odlazak ćelije baterije, odlažući širenje rizika, a neki sistemi za hlađenje tečnosti mogu takođe da izoluju kiseonik kako bi inhibirali reakcije.

4. Iskorišćenje prostora: Tečno hlađenje podržava dizajn visoke-gustine

Vazdušno hlađenje zahteva rezervisanje velikog prostora za vazdušne kanale, što ograničava gustinu energije sistema; ploče za hlađenje tečnog hlađenja mogu se blisko integrirati, što omogućava smještaj baterija većeg-kapaciteta u istoj zapremini. Za industrijske i komercijalne projekte sa ograničenim prostorom u postrojenjima, kompaktan dizajn tekućeg hlađenja može značajno smanjiti troškove niskogradnje.

3. Primjenjivi scenariji i odabir: Usklađivanje zahtjeva je ključno

U kombinaciji s gore navedenim razlikama, granice primjenjivog scenarija za dvije tehnologije su jasne. Odabir bi se trebao usko fokusirati na obim projekta, okruženje, budžet i očekivani vijek trajanja:

1. Primjenjivi scenariji za sisteme hlađenja zraka

Pogodno za mala i srednja-industrijska i komercijalna skladištenja energije (npr. ispod 1-2MWh), regije sa blagom klimom (temperatura -5 stepeni do 35 stepeni) i čistim vazduhom; scenariji sa malim budžetima projekta, niskim očekivanim vijekom trajanja (5-8 godina) i ograničenim resursima za rad i održavanje. Na primjer, male i srednje fabrike u prigradskim područjima na jugu, projekti rezervnog napajanja za poslovne zgrade, itd. - hlađenje zraka se može brzo implementirati uz niske troškove.

2. Primjenjivi scenariji za sisteme hlađenja tekućinom

Pogodno za srednju i veliku-industrijsku i komercijalnu pohranu energije (iznad 3MWh), zahtjeve velike-snage/visoke-zahtjeve (npr. integrirano PV-skladište-punjenje), ekstremne klimatske regije (visoke temperature, niske temperature, visoka prašina); projekti sa visokim zahtjevima za sigurnost sistema, vijek trajanja (više od 10 godina) i konzistentnost, te težnju za dugoročnim-povratom ulaganja. Na primjer, projekti skladištenja energije u velikim proizvodnim preduzećima, podatkovnim centrima, sjevernim hladnim regijama ili južnim-industrijskim zonama s visokim temperaturama-hlađenje tekućinom je pouzdaniji izbor.

4. Bez apsolutne superiornosti ili inferiornosti u tehničkim rutama; Prilagođavanje zahtjevima je optimalno

Uz prednosti niske cijene i jednostavnog održavanja, zračno hlađenje i dalje ima nezamjenjivu vrijednost u malim i srednjim{0}}industrijskim i komercijalnim projektima u blagim okruženjima; tečno hlađenje, sa svojim efikasnim odvođenjem topline, preciznom kontrolom temperature i jakom prilagodljivošću okolišu, postalo je glavni izbor za srednje i velike-projekte sa visokim-zahtjevima. Tokom odabira, trebali bismo napustiti "teoriju-samo troškova" ili "teoriju samo tehnologije-" i provesti sveobuhvatnu procjenu zasnovanu na skali projekta, uslovima okruženja, zahtjevima performansi i troškovima cijelog-životnog-ciklusa.

Za industrijske i komercijalne korisnike koji teže dugoročno-stabilnom povratu, iako je početna investicija u sistem hlađenja tekućinom relativno visoka, može postići zatvorenu petlju vrijednosti produžavanjem vijeka trajanja baterije, smanjenjem troškova rada i održavanja i poboljšanjem operativne efikasnosti; ako je budžet ograničen, a scenario jednostavan, sistem za hlađenje vazduha može zadovoljiti osnovne potrebe za skladištenjem energije.
